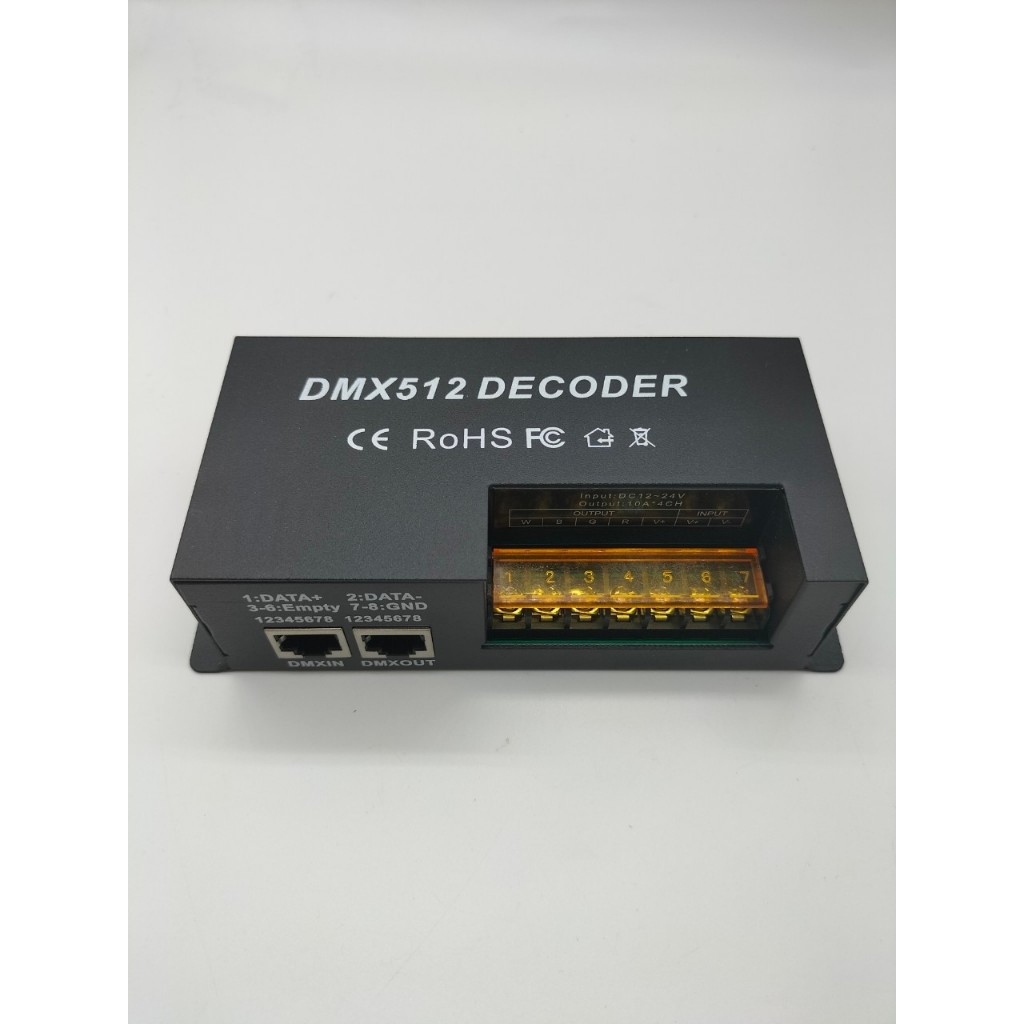

DMX512 DECODER 12V-24VDC 4X10A

อุณหภูมิในการทำงาน: -20-60 ช

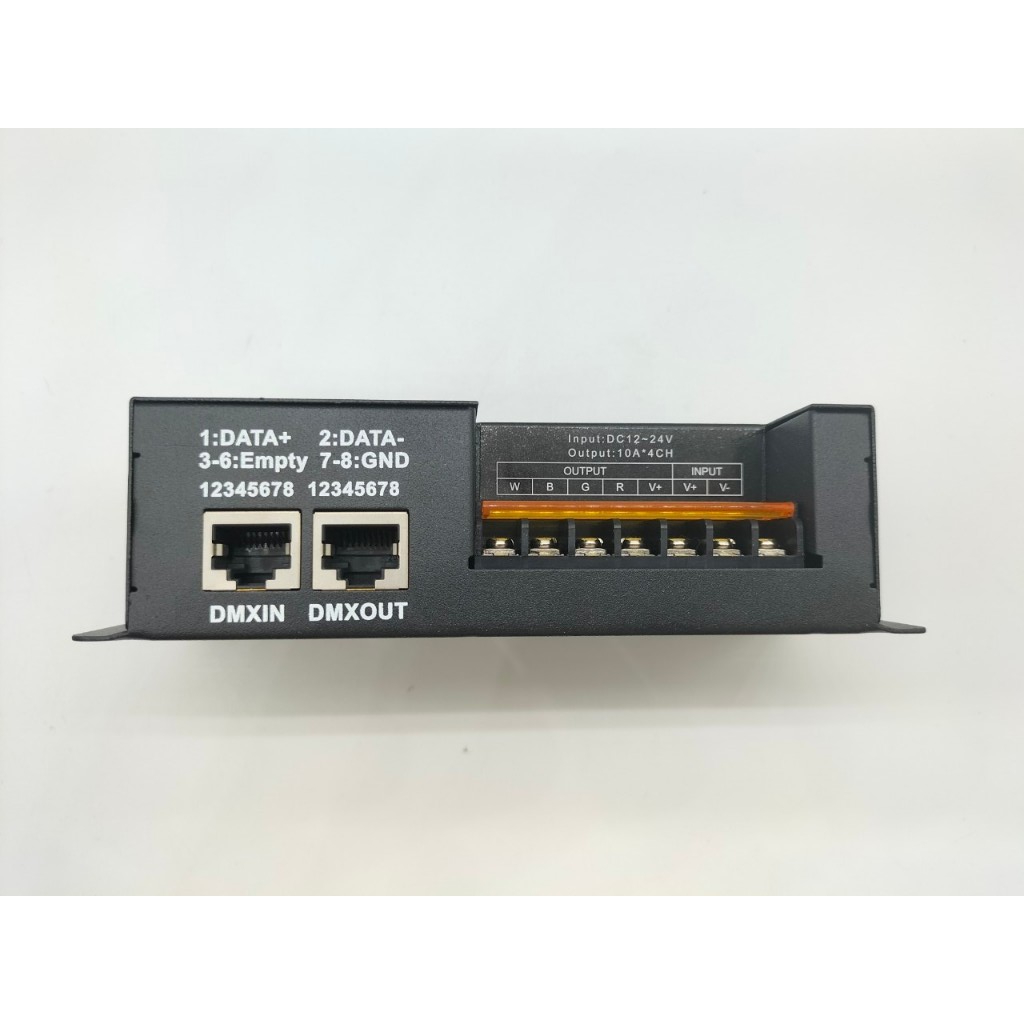

แรงดันไฟฟ้า: DC12-24V

เอาท์พุท: 3 ช่อง 4 ช่อง

กระแสไฟขาออก: แต่ละช่อง 10A

ออกโทนสีเทา: 256

โหมดการเชื่อมต่อ: แอโนดทั่วไป

รายละเอียดสินค้า

ตัวควบคุมตัวถอดรหัส DMX ใช้หน่วยควบคุมไมโครขั้นสูง รับสัญญาณควบคุมดิจิตอล DMX-512 มาตรฐาน และแปลงเป็นสัญญาณ PWM สำหรับขับ LED; คุณสามารถเชื่อมต่อโมดูล DMX กับคอนโซลดิจิตอล DMX เพื่อให้เกิดการลดแสงหรือเปลี่ยนแปลงขั้นตอนต่างๆ

1. ทิศทางการใช้งาน

การตั้งค่ารหัสที่อยู่ DMX (คำแนะนำสำหรับ 3 หรือ 4 ช่อง): ตัวควบคุม DMX แต่ละตัวครอบครองที่อยู่ DMX 3 หรือ 4 แห่ง ใช้ที่อยู่ชุดสวิตช์การเข้ารหัส มันเป็นสวิตช์รหัสตัวเลขไบนารี่ซึ่งกำลังตั้งค่ารหัสที่อยู่เดิมของ DMX จาก 1 ถึง 9 1 คือ ต่ำสุดและ 9 คือค่าสูงสุด 511 สามารถตั้งค่ารหัสที่อยู่ได้ทั้งหมด รหัสที่อยู่เดิมของ DMX เท่ากับค่ารวมของค่าสวิตช์การเข้ารหัสตั้งแต่ 1 ถึง 9 หมุนสวิตช์การเข้ารหัสขึ้นไป (ON ถูกตั้งค่า 1) ค่าของ สามารถรับบิตได้ แต่ค่าบิตจะเป็น 0 สามารถรับสัญญาณ DMX ได้เมื่อใด

สวิตช์เข้ารหัส FUN(10)=OFF(ON ถูกตั้งค่าเป็น 0)

ตัวอย่างเช่น: ดูภาพต่อไปนี้ หากคุณต้องการตั้งค่า 37 เป็นรหัสที่อยู่ คุณสามารถกดสวิตช์รหัสตัวแรก ตัวที่สามและตัวที่หกเท่านั้น ค่ารวมของค่าสวิตช์การเข้ารหัสตั้งแต่ 1 ถึง 9 คือ 32+ 4+1 นั่นคือรหัสที่อยู่เดิมของ DMX512 คือ 37 และอีกสองช่องถัดไปคือ 38 และ 39

2. ทิศทางการใช้งานฟังก์ชั่นอื่นๆ

บิตที่สิบของสวิตช์การเข้ารหัสคือ "FUN" ซึ่งเป็นปุ่มฟังก์ชันในตัว FUN=OFF แสดงฟังก์ชันตัวถอดรหัส DMX สามารถรับสัญญาณ DMX ได้
