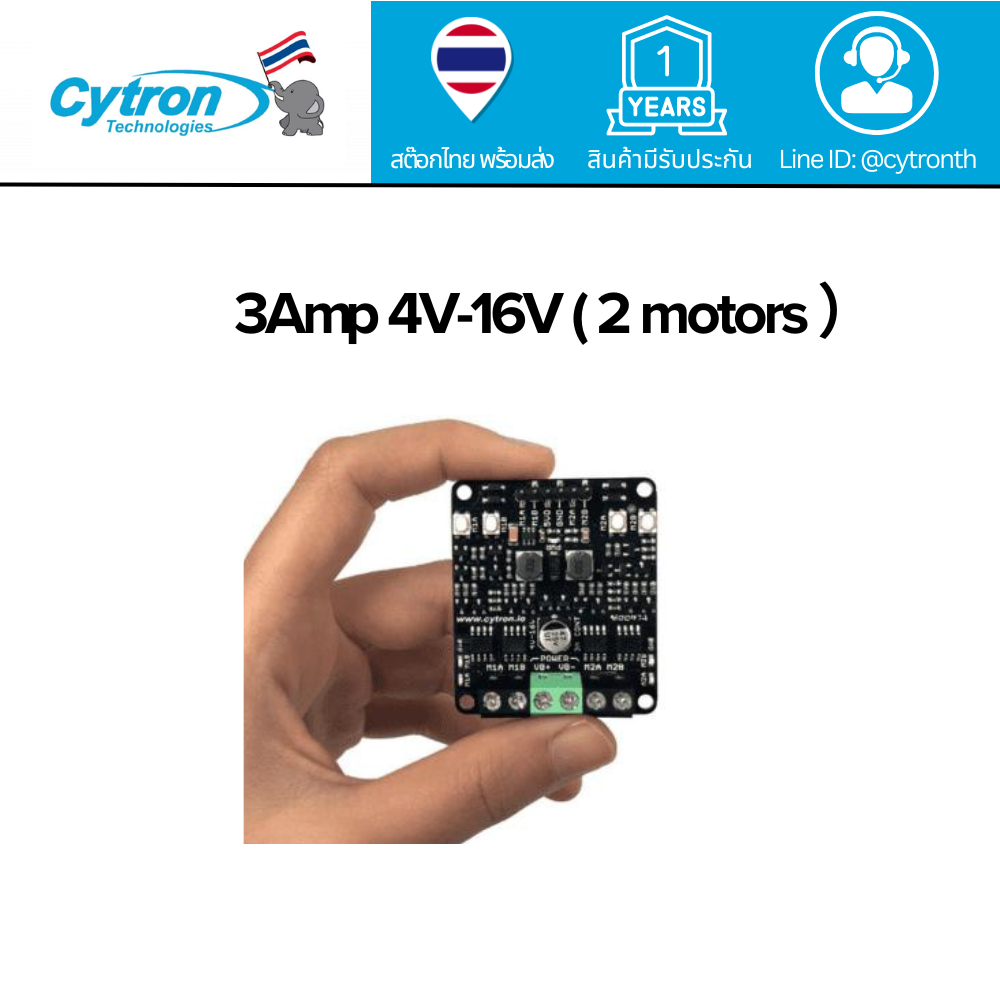

3Amp 4V-16V DC Motor Driver - 2 Channels (MDD3A)

กำลังมองหาบอร์ดขับมอเตอร์สำหรับหุ่นยนต์ของคุณอยู่หรือไม่? หรือต้องการขับสเต็ปเปอร์มอเตอร์รึเปล่า? ไม่ต้องกังวลไป! เพราะบอร์ดขับมอเตอร์จาก Cytron รุ่น MDD3A สามารถควบคุมมอเตอร์กระแสตรงแบบมีแปรงถ่านได้พร้อมกัน 2 ตัว หรือ Stepper motor แบบ bipolar/unipolar ที่แรงดัน 4-16V 1 ตัว ด้วยการออกแบบ H-Bridge แบบแยกออกจาก MOSFET โดยบอร์ดขับมอเตอร์ตัวนี้สามารถรองรับการขับมอเตอร์ที่กระแส 3 แอมป์ต่อช่องสัญญาณอย่างต่อเนื่องโดยไม่ต้องติดตั้งฮีทซิงค์เพิ่มเติม

มีปุ่มทดสอบการขับมอเตอร์บนตัวบอร์ดและไฟ LED ที่แสดงสถานะเอาต์พุตของมอเตอร์ช่วยให้ทดสอบการทำงานของไดรเวอร์มอเตอร์ได้อย่างรวดเร็วและสะดวกโดยไม่จำเป็นต้องต่อไมโครคอนโทรลเลอร์ หรืออุปกรณ์ควบคุมการขับมอเตอร์เพิ่มเติม และบนตัวบอร์ดขับรุ่นนี้ยังมี Buck-boost ที่ทำหน้าที่แปลงแรงดันเป็นเอาต์พุต 5V จากอินพุตที่ต่ำสุดถึง 4V เพื่อใช้ในการจ่ายไฟให้กับไมโครคอนโทรเลอร์หรืออุปกรณ์ที่ควบคุมการขับมอเตอร์

โฮสต์ที่ทำหน้าที่ควบคุมตัวบอร์ดขับรุ่นนี้ สามารถควบคุมบอร์ด MDD3A ให้ขับมอเตอร์ได้ด้วยช่วงแรงดันไฟฟ้า logic input กว้างตั้งแต่ 1.8V ถึง 12V ซึ่งแปลว่าบอร์ดขับรุ่นนี้สามารถใช้งานร่วมกับโฮสต์คอนโทรลเลอร์ได้อย่างหลากหลาย (เช่น Arduino, Raspberry Pi, PLC)

และเพื่อป้องกันไม่ให้ตัวขับมอเตอร์เสียหายจากแรงดันย้อนกลับ หากต่อแบตเตอรี่ผิดขั้ว จึงมีวงจรป้องกันขั้วไฟฟ้าย้อนกลับ ซึ่งนี่เป็นข้อผิดพลาดที่พบได้บ่อยจากผู้ใช้งาน ถึงแม้จะเป็นผู้ที่มีประสบการณ์มากก็ตาม

คุณสมบัติ:

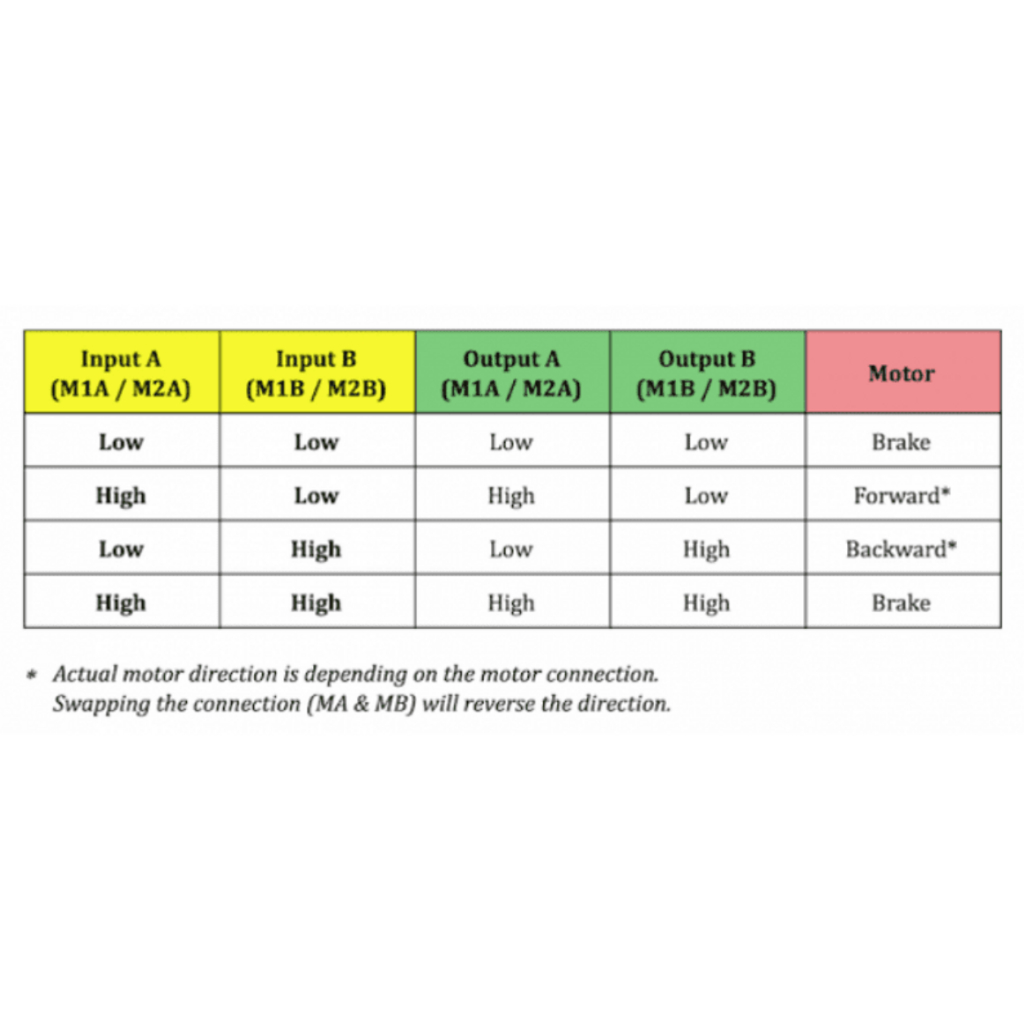

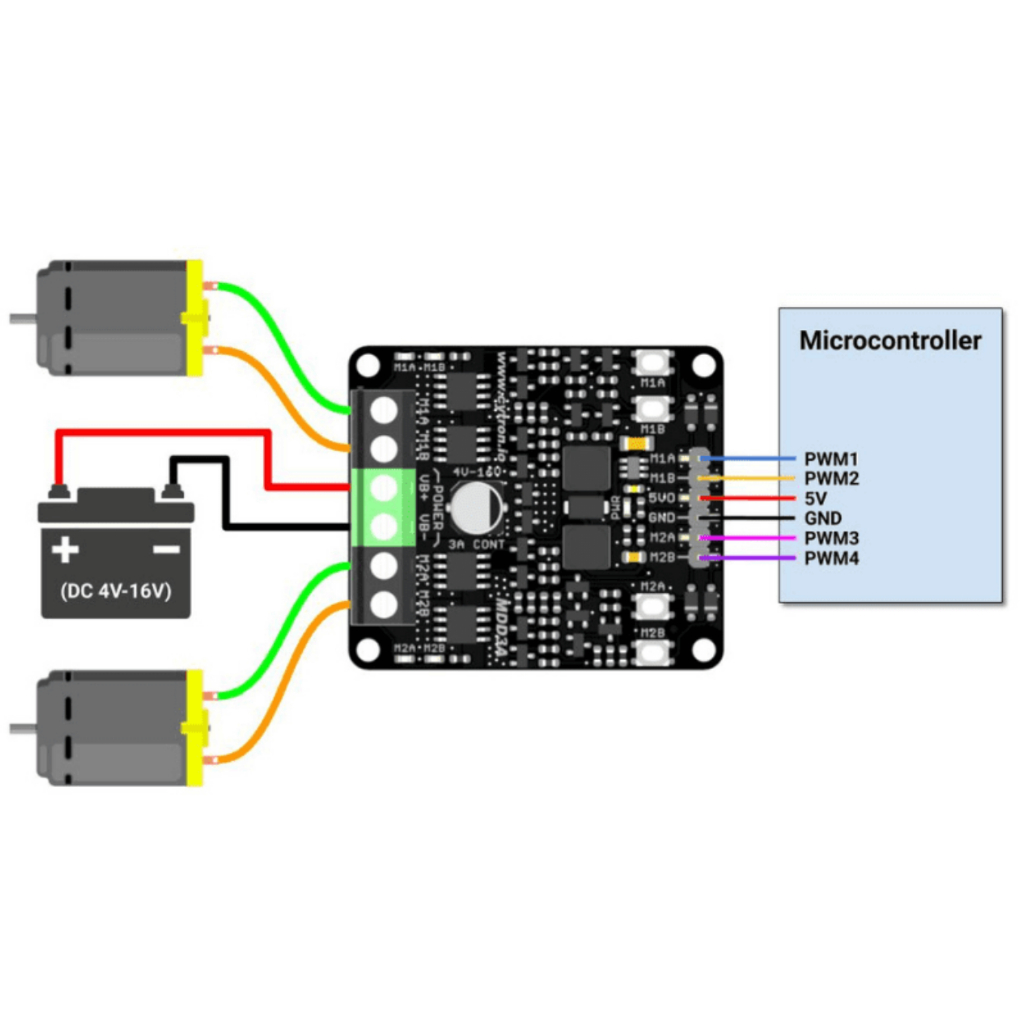

- สามารถควบคุมการทำงานของมอเตอร์แบบ 2 ทิศทางได้พร้อมกัน 2 ตัว

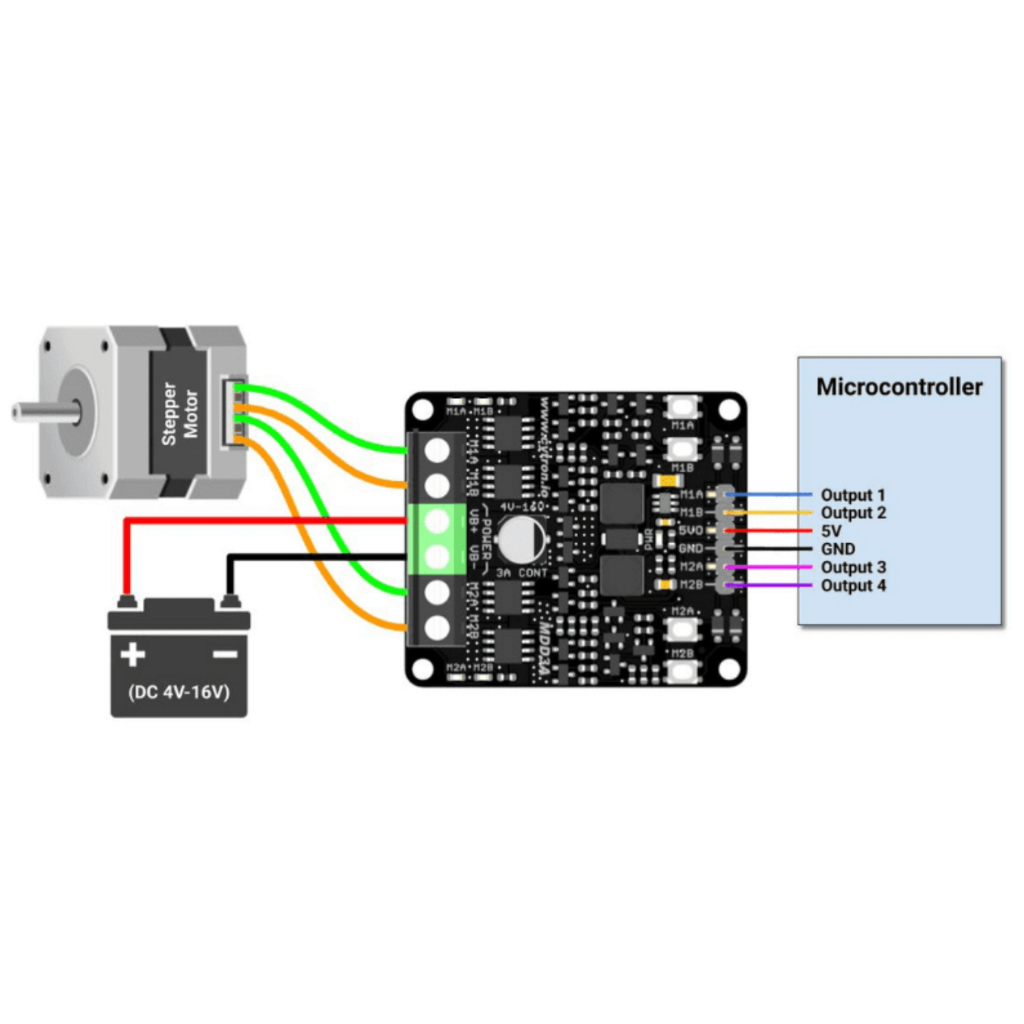

- สามารถควบคุมการทำงานของ unipolar/bipolar stepper motor ได้ 1 ตัว
- Operating Voltage: DC 4V to 16V
- รองรับการจ่ายกระแสสูงสุด: 3A แบบต่อเนื่อง และ 5A peak
- Buck-boost regulator สำหรับจ่ายไฟให้แก่ microcontroller ที่จะนำมาใช้งานด้วย (สูงสุด 200mA).
- ปุ่มกดสำหรับทดสอบขับมอเตอร์อย่างรวดเร็วโดยไม่ต้องเขียนโปรแกรม
- LEDs แสดงสถานะการทำงานของวงจรขับมอเตอร์แต่ละ channel
- รองรับแรงดันไฟฟ้าขา Inputs ตั้งแต่ 1.8V, 3.3V, 5V และ 12V logic (Arduino, Raspberry Pi, PLC, etc).
- สามารถสร้างความถี่ PWM ได้สูงสุดถึง 20kHz (ความถี่ Output จะเท่ากับความถี่ Input).
- วงจรป้องกันการเชื่อมต่อแบตเตอรี่กลับขั้ว (Reverse polarity protection)
