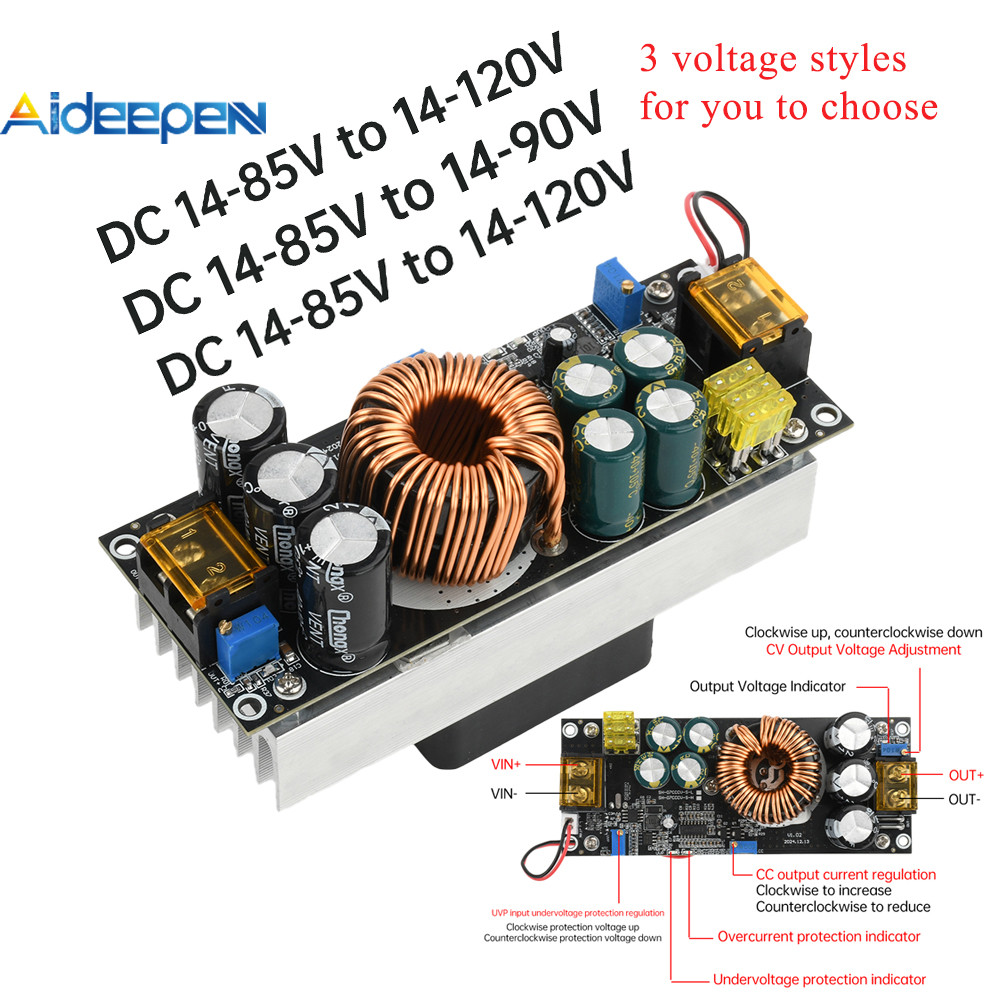

Aideepen 1800W 40A Boost Power Module DC-DC Boost Converter

หมายเหตุ: ไม่ควรเชื่อมต่อเอาต์พุตควบคุมแรงดันไฟฟ้ากับโหลดเริ่มต้นโดยไม่มีโหลดก่อนหมุนโพเทนชิออมิเตอร์ตามเข็มนาฬิกา 20 ครั้งจากนั้นเชื่อมต่อกับโหลดหลังจากที่ไม่มีโหลดเริ่มขึ้น

คุณสมบัติ:
1. ช่วงแรงดันไฟฟ้ากว้าง: รองรับอินพุตและเอาต์พุต DC14-85V ถึง 14-120V ปรับให้เข้ากับสถานการณ์การใช้งานที่หลากหลาย
2. ประสิทธิภาพและเสถียรภาพสูง: การออกแบบวงจรที่เหมาะสมเพิ่มการปิดหลอด MOS อย่างรวดเร็วให้แน่ใจว่าแรงดันขาออกมีเสถียรภาพมากขึ้น
3. การปรับแรงดันไฟฟ้าที่แม่นยำ: โพเทนชิออมิเตอร์วงจรปิดจะปรับแรงดันขาออกเพื่อให้แน่ใจว่าเอฟเฟกต์การเพิ่มมีเสถียรภาพ
4. กลไกการป้องกันหลายประการ: ด้วยการป้องกันย้อนกลับอินพุตและการป้องกันแรงดันไฟฟ้าต่ำเพื่อให้แน่ใจว่าใช้งานได้อย่างปลอดภัยและไร้กังวล
5. การออกแบบการบำรุงรักษาที่สะดวก: ติดตั้งฟิวส์สำรองผู้ใช้สามารถเปลี่ยนได้ด้วยตัวเองเพื่อเพิ่มความสะดวกในการใช้งาน
พารามิเตอร์: พารามิเตอร์: พารามิเตอร์
ชื่อสินค้า: โมดูลพลังงานเพิ่ม 1800W ชื่อสินค้า: โมดูลพลังงานเพิ่ม 1800W
แรงดันไฟฟ้าอินพุต:
โมเดล A: DC 14-60V
โมเดล B: DC 14-85V
โมเดล C: DC 14-85V
แรงดันขาออก:
โมเดล A: DC 14-90V (± 5V)
DC 14-120V (± 5V) เอาต์พุต 120V แรงดันไฟฟ้าอินพุตควรมากกว่า 20V
โมเดล C: DC 14-90V (± 5V)
กระแสไฟขาเข้า: 40A (สูงสุด)
ปัจจุบัน: การควบคุมเอาต์พุต:
โมเดล A: 1.5-22A (± 0.5A)
โมเดล B: 1.5-20A (± 0.5A)
1.5-22A (± 0.5A)
ช่วงการป้องกันแรงดันไฟฟ้าขาเข้า:
10-60V (± 5V)
โมเดล B: 10-68V (± 5V)
รุ่น C: 10-68V (± 5V)
พัดลมเปิดอุณหภูมิ: 40 องศา
อินพุตการป้องกันการเชื่อมต่อย้อนกลับ: ใช่
ประสิทธิภาพทั่วไป (ความแตกต่างของแรงดันอินพุตและเอาต์พุตสูงขึ้นเล็กน้อย): 90% -96%
130 * 52 * 70 มม. ขนาด (พร้อมพัดลม): 130 * 52 * 70 มม
ข้อควรระวัง:
1. เอาต์พุต 120V แรงดันไฟฟ้าอินพุตควรเป็น 20V ขึ้นไป
2. แรงดันไฟฟ้าขาเข้าและขาออกพยายามอย่าใช้แรงดันสูงสุดหรือต่ำสุด
3. กระแสไฟฟ้าทำงานต้องไม่เกินกระแสไฟฟ้าเข้าสูงสุดของแหล่งจ่ายไฟ วิธีการคำนวณกระแสไฟฟ้าที่ใช้งาน: กำลังขับหารด้วยแรงดันไฟฟ้าอินพุตคูณ 1.06 (1.06 คือการสูญเสียแหล่งจ่ายไฟ) ตัวอย่างเช่นรุ่น 1200W A เช่นแรงดันไฟฟ้าอินพุต 15V, เอาต์พุต 48V, กระแสไฟขาออก 5A, 48V * 5a / 15v * 1.06 = 16.96A คราวนี้กระแสไฟฟ้าทำงานน้อยกว่า 20A สามารถทำได้ ปกติแล้วมันจะทำงานปกติ ไม่มีโหลด 48V 7A, 48V * 7A / 15V * 1.06 = 23.75A ในขณะนี้กระแสไฟฟ้าเข้ามากกว่ากระแสไฟฟ้าเข้าสูงสุด 20A
ประสิทธิภาพ: ยิ่งแรงดันอินพุตและเอาต์พุตน้อยลงประสิทธิภาพของความแตกต่างของความดันก็จะยิ่งใหญ่หากอินพุต 4. ประสิทธิภาพ: ยิ่งเล็กลงความดันอินพุตและเอาต์พุตประสิทธิภาพก็จะยิ่งสูงขึ้นประสิทธิภาพของความแตกต่างของความดันก็จะยิ่งใหญ่ขึ้นเท่านั้นหากอินพุตมีขนาดใหญ่ขึ้น 20V เอาต์พุตคือ 120V ในขณะนี้ประสิทธิภาพต่ำสุดจะต่ำกว่า 90% ของต่อไปนี้ กำลังไฟของแหล่งจ่ายไฟอินพุตควรมากกว่าโหลดมากกว่า 1.5 ครั้ง
5. ห้ามมิให้มีการควบคุมกระแสไฟฟ้าลัดวงจรโดยเด็ดขาด
6. ห้ามชาร์จตัวเก็บประจุซุปเปอร์โดยเด็ดขาด

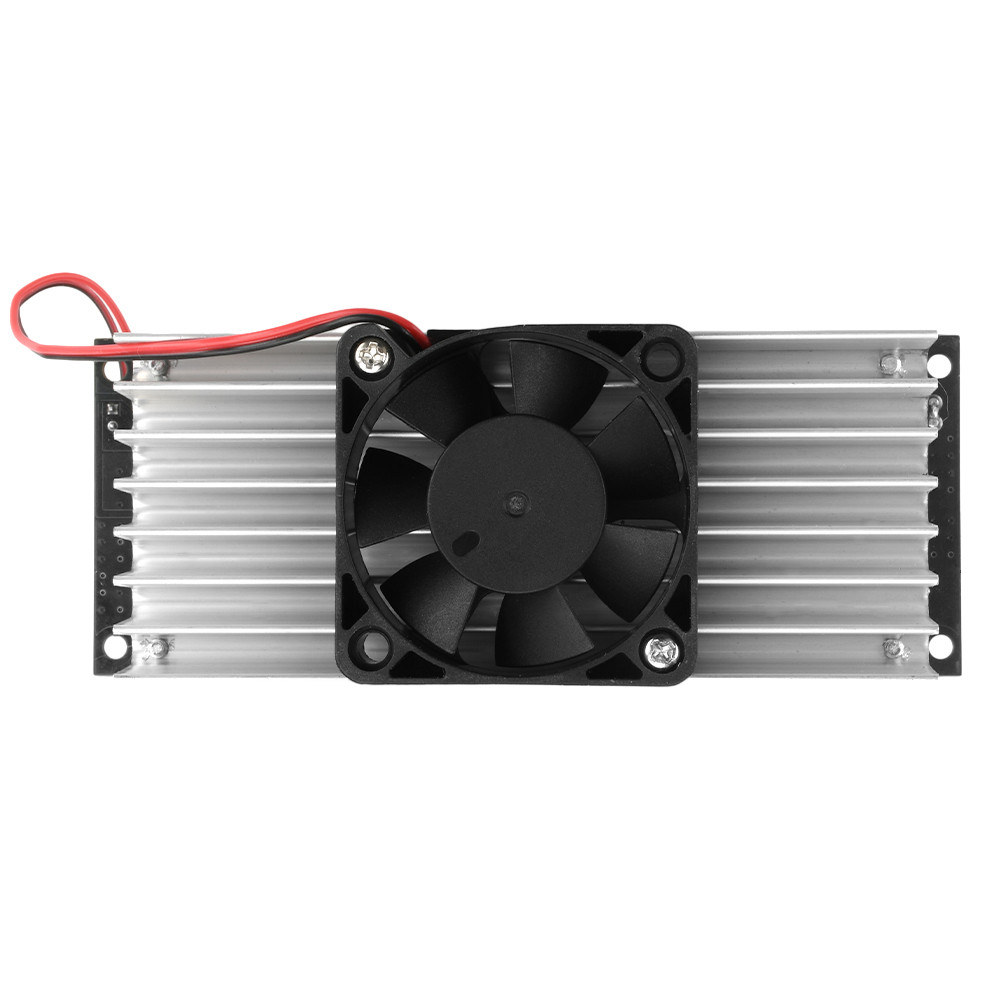

7. พัดลมควบคุมอุณหภูมิหม้อน้ำได้ถึงประมาณ 40 องศาก่อนหมุน
หมายเหตุเกี่ยวกับพลังงาน:
ตัวอย่างเช่นการเพิ่ม 1800W เนื่องจากแหล่งจ่ายไฟที่เพิ่มขึ้นมีกระแสไฟฟ้าเข้าที่ จำกัด 40A แรงดันไฟฟ้าอินพุตจะต่ำเมื่อไม่มี 1800W เช่นแรงดันไฟฟ้าอินพุต 12V, 12V * 40A = 480W ควบคู่ไปกับการสูญเสียกระบวนการแปลงพลังงานอินพุต 12V เอาต์พุตสูงสุด 440W หรือมากกว่านั้นและไม่แนะนำให้ใช้แหล่งจ่ายไฟในการทำงานเต็มความจุไม่ควรป้อนอินพุต Jianyi 12V มากกว่า 360W. ขึ้นอยู่กับแหล่งจ่ายไฟแรงดันไฟฟ้าอินพุตสูงสุดต้องมากกว่า 48V

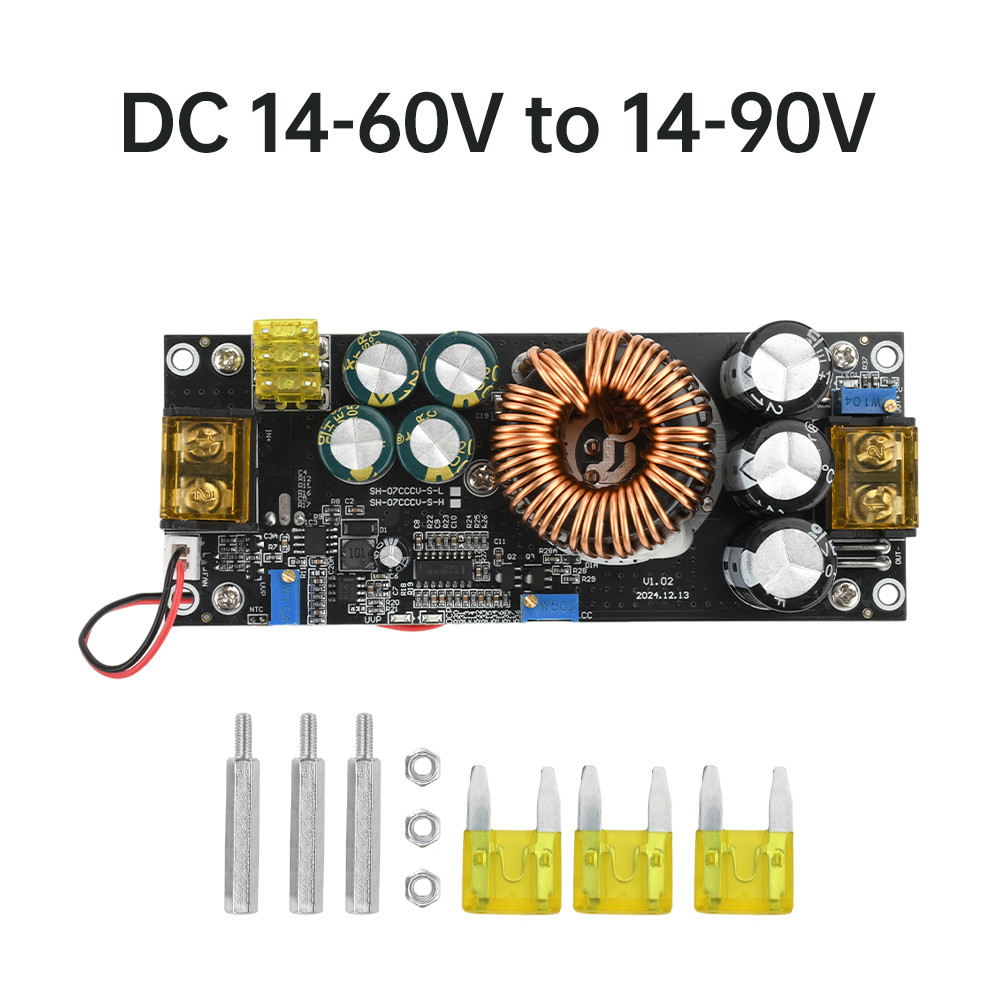

แพคเกจรวม:
โมดูลพลังงานไฟฟ้า x1
อุปกรณ์เสริมสำหรับอุปกรณ์เสริม x1 (สตูดฟิวส์ฟิวส์)
